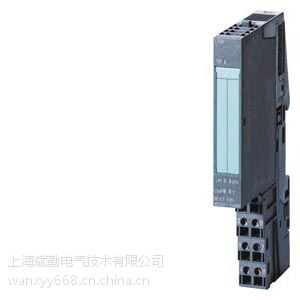

西门子6ES7138-4DF11-0AB0

上海斌勤电气技术有限公司（西门子Siemens核心总代理）

联 系 人：吴 浩（销售经理)
移动电话：18818007607
联系电话：021-60643053
传    真：021-67766155
在 线 QQ：2823490004
联系地址：上海市松江区辰花路839弄65号1001室

西门子6ES7138-4DF11-0AB0

SIMATIC DP，电子模块，用于ET 200S，1 SI串口接口/通道，15MM宽，RS232/422，485 MODBUS/USS

电源电压
负载电压 L+
额定值 (DC) 24 V
输入电流
来自背板总线 DC 3.3 V，值 10 mA
来自背板总线 DC 24 V，值 80 mA
功率损失
功率损失，典型值 1.2 W
存储器
标准块 11100 byte; Modbus: S_SEND 2700, S_RCV 2400, S_MODB 6000; USS: S_SEND 2700, S_RCV2400, S_USST 1900, S_USSR 2600, S_USSI 1500
接口
接口数量 1
RS 422/RS 485 是; RS 422 信号：5 (TxD(A), RxD(A), TxD(B), RxD(B), PE)；RS 485 信号：3(R/T(A), R/T(B), PE)
RS 232，屏蔽导线长度，值 15 m
RS 422/485，屏蔽导线长度，值 1200 m
点对点
RS 232C 是; RS 232C 信号：8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE)
集成协议驱动器
MODBUS 是
传输速率，Modbus 协议，值 115.2 kbit/s; 半双工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 Bit/s
USS 是
传输速率，USS 协议，值 115.2 kbit/s; 半双工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 Bit/s
字符帧（可调整）
每个字符的位数 8
起始位/停止位数量 1 或 2（USS 只有 1） 西门子6ES7138-4DF11-0AB0
每个字符帧的位数 10 或 11（USS 只有 11 位）
奇偶校验 无、奇数、偶数（USS 只有偶数）
每个 PLC 扫描循环的字节数量
每个 PLC 扫描循环的数据量，接收 32 byte; 从 6ES7 151-1AA04-0AB0 起使用标准 IM 151-1；从 6ES7 151-1BA01-0AB0起使用高性能 IM 151-1；否则是 8 字节
每个 PLC 扫描循环的数据量，发送 32 byte; 从 6ES7 151-1AA04-0AB0 起使用标准 IM 151-1；从 6ES7 151-1BA01-0AB0起使用高性能 IM 151-1；否则是 8 字节
报警/诊断/状态信息
诊断显示 LED
接收 RxD（绿色） 是
发送 TxD（绿色） 是
累积故障 SF（红色） 是
电位隔离
接口电位隔离
在 422/485 和内部电源之间 是
在 RS 232 和内部电源之间 是
环境要求
运行温度
最小值 0 °C
值 60 °C
存放/运输温度
最小值 -40 °C
值 70 °C
尺寸
宽度 15 mm
高度 81 mm
深度 52 mm
重量
重量，约 50 g
