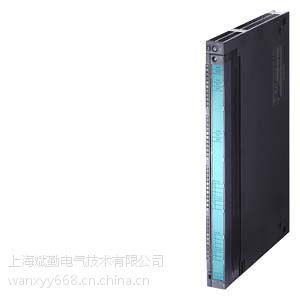

SIMATIC S7-400，FM 450-1功能模块，用于计数功能，带2 通道，包括组态包光盘

电源电压
负载电压 1L+
反极性保护 是
负载电压 2L+
反极性保护 是
辅助电压 1L+，负载电压 2L+
额定值 (DC) 24 V
允许范围，下限 (DC) 20.4 V; 动态 18.5 V
允许范围，上限 (DC) 28.8 V; 动态 30.2 V
非周期性跳过
持续时间 500 ms
恢复时间 50 s
数值 35 V
输入电流
来自负载电压 1L+（空载），值 40 mA
来自背板总线 DC 5 V，值 450 mA
传感器供电
5 V 传感器供电
5 V 是; 5.2 V +/-2 %
短路保护 是
输出电流，值 300 mA
24 V 传感器供电
24 V 是; 1L+ (-3 V)
短路保护 是
输出电流，值 300 mA
功率损失
功率损失，典型值 9 W
数字输入
数字输入端数量 6
功能 1 个用于门开启，1 个用于门关闭，1 个用于计数器记录
输入电压
对于信号“0” -28,8 bis +5 V
对于信号“1” +11 至 +28.8 V
输入电流
对于信号“1”，典型值 9 mA
输入延迟（输入电压为额定值时）
输入功率（当延迟时间为 0.1 ms 时），值 200 kHz
对于标准输入端
可参数化 是
从“0”到“1”时，值 2.5 μs; >= 2.5 μs (200 kHz); <= 25 μs (20 kHz)
数字输出
数字输出端数量 4
短路保护 是; 电子脉冲
感应式关闭电压的限制 2L+ (-39 V)
输出电压
对于信号“0”的值 3 V
对于信号 “1”，最小值 2L+ (-1,5 V)
输出电流
对于信号“1”的额定值 0.5 A
针对信号“1”的允许范围 0 至 60 ℃，最小值 5 mA
针对信号“1”的允许范围 0 至 60 ℃，值 0.6 A
电阻负载时的输出延迟
从 “0” 到“1”，值 300 μs
传感器
可连接传感器
增量编码器（对称） 是; 附带 2 个 90°转置的脉冲序列
增量编码器（非对称） 是
24 V 启动器 是
24 V 方向传感器 是; 1 个脉冲序列，1 个方向电平
报警/诊断/状态信息
状态显示 是; CR、DIR、输入和输出状态的 14 个绿色 LED
报警
诊断报警 是; 可参数化
过程报警 是; 可参数化
诊断信息
诊断功能 是
诊断 是; 诊断信息可读
诊断显示 LED
说明 2 个红色 LED，用于内部和外部故障
数字输出状态显示（绿色） 是
数字输入状态显示（绿色） 是
计数器
计数器输入端数量 2; 32 位或 +/-31 位
计数器输入 5 V
类型 RS 422
终端电阻 220 Ω
差动输入电压 最小值 0.5 V
计数频率，值 500 kHz
计数器输入 24 V
信号“0”的输入电压 -30 至 +5 V
信号“1”的输入电压 +11 至 +30 V
信号“1”的输入电流，典型值 9 mA
计数频率，值 200 kHz
最小脉冲宽度 >= 2.5 μs (200 kHz)；>= 25 μs (20 kHz)（可参数化）
参数
注释 已占用的双地址：64 字节/64 字节
电位隔离
数字输入电位隔离
在通道和背板总线之间 是; 光电耦合器
数字输出电位隔离
在通道和背板总线之间 是; 光电耦合器
计数器电位隔离
在通道和背板总线之间 是; 光电耦合器
允许的电位差
在不同电路之间 DC 75 V/AC 60 V
绝缘
绝缘测试，使用 500 V
连接技术
需要的前置插头 1x 48 针
尺寸
宽度 25 mm
高度 290 mm
深度 210 mm
重量
重量，约 650 g
